Modelo Esencial de un Sistema
El Modelo Esencial es un modelo de lo que el sistema debe
hacer para satisfacer los requerimientos del usuario, diciendo lo mínimo
posible (preferentemente nada) acerca de cómo se implementará, ya que de eso
nos ocupamos en la etapa de Diseño. El modelo esencial consiste de dos
componentes principales: el Modelo Ambiental y el Modelo de Comportamiento. El
Modelo Ambiental define la frontera entre el sistema y el resto del mundo, es
decir el ambiente, entorno o contexto en el cual el sistema existe. Consiste de
una descripción breve del propósito del sistema, una lista de acontecimientos o
eventos y de un diagrama de contexto. El Modelo de Comportamiento describe el
comportamiento que el sistema debe tener para que interactúe exitosamente con
el entorno. Consiste de la creación de DFDs, un DER, entradas en un Diccionario
de Datos y especificaciones de procesos.
La idea del Modelo Ambiental es especificar claramente qué
es parte del sistema y qué no. No importa el sistema que estemos desarrollando,
siempre será parte de un sistema más grande. Aquí definimos las interfaces que
permiten la interacción del sistema con el resto del mundo (el ambiente).
Modela la frontera entre el sistema y el exterior. Del modelado del interior (o
sea del sistema) se ocupa el modelo de comportamiento. Para modelar las
interfaces entre el sistema y el ambiente exterior, es preciso identificar cuáles
son los eventos o acontecimientos que ocurren en el ambiente para los cuales el
sistema debe responder.

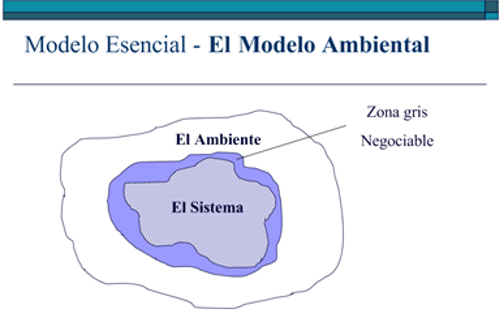

Generalmente el usuario tendrá una idea bastante clara del
límite general entre el sistema y el ambiente. Sin embargo, existe
frecuentemente una zona gris que se encuentra abierta para negociación. Esta es
un área de la cual el usuario no está seguro, o no lo había tenido en cuenta, o
tenía algunas ideas preconcebidas al respecto acerca de las cuales debe
repensar.
La declaración de propósitos: es una descripción breve y
concisa del propósito del sistema. Puede contar con una o más frases, pero no
debería ser más de un párrafo. No es la narrativa completa del sistema, ya que
los detalles serán cubiertos por el resto de los modelos que construiremos. Por
ejemplo, para el sistema de la Asociación de Perros ZZZ del pcp podría ser algo
así como lo siguiente: “El propósito del Sistema de Procesamiento de la
Asociación de Perros ZZZ es administrar el registro genealógico, el registro de
la propiedad y los concursos que organiza la Asociación ZZZ” Está dirigida a los
administrativos de nivel superior y no a aquellos que se encuentran
involucrados directamente en el desarrollo del sistema.
El diagrama de contexto: Es un caso particular de DFD donde
existe una única burbuja que representa todo el sistema. Pone de manifiesto
varias características importantes del sistema: Las personas, organizaciones y
sistemas con los que se comunica el sistema, conocidos como terminadores o
entidades externas. Los datos que el sistema recibe del mundo exterior y que
deben procesarse de alguna manera. Los datos que el sistema produce y que se
envían al mundo exterior. Los almacenes de datos compartidos con los
terminadores (si los hubiere), los cuales se encuentran por afuera del sistema.
La frontera entre el sistema y el mundo exterior.
La lista de acontecimientos (o eventos) es una lista
narrativa de los “estímulos” que ocurren en el mundo exterior y a los cuales el
sistema debe responder llevando a cabo un cierto proceso.
El modelo clásico descendente presupone que ya se construyó
el DC. A partir del DC se construye un DFD de nivel superior, conocido como
figura 0, en donde cada burbuja representa un subsistema principal. Cada
burbuja de la figura 0 se explota en figuras de nivel inferior, y cada una de
nivel inferior a su vez se vuelve a explotar hasta obtener burbujas atómicas
que no requieran mas descomposición.
El enfoque de partición por acontecimientos no es ni
puramente descendente ni puramente ascendente. En cierto sentido, es un enfoque
“intermedio”: después de desarrollar el DFD inicial (a partir de la lista de
eventos), se requiere una nivelación ascendente, pero podría luego necesitarse
alguna partición descendente. Más específicamente, los pasos que vamos a seguir
consistirán en: Dibujar un proceso por cada evento en la lista. Nombrar el
proceso describiendo la respuesta del sistema al evento. Dibujar las entradas y
salidas necesarias para que el proceso pueda dar la respuesta requerida mas los
almacenes para la comunicación entre burbujas. Construir una red con todos los
mini DFDs, que dará lugar a un DFD inicial, y balancear este DFD inicial con el
DC y la lista de eventos. Realizar una nivelación ascendente. Realizar una
partición descendente si esto fuera necesario.
Aquí vemos un ejemplo del mini DFD correspondiente a uno de
los acontecimientos identificados y listados en la lista de eventos construida
en el modelo ambiental. Cada evento en la lista deberá tener su correspondiente
mini DFD. Cada uno de estos mini DFDs consistirá de una única burbuja, los
flujos de datos necesarios para las entradas y salidas entre los terminadores
identificados y el proceso, así como aquellos flujos desde el proceso hacia
almacenes cuando sea necesario almacenar algo, o bien desde un almacén hacia el
proceso cuando sea necesario recuperar datos del almacén para ser usados por el
proceso que da respuesta al evento. En el ejemplo, el AMO provee con el dato
Id_Perro que es la clave del almacén PERROS. El proceso se encargará de buscar
en el almacén PERROS si el perro está inscripto en la asociación. Luego
recuperará todas las competencias que se realizan ese año del almacén CONCURSOS
y el amo elegirá en cuál lo quiere inscribir al perro. En base a esa
información el proceso buscará en el almacén de COMPETENCIAS si el perro ya no
encuentra inscripto en ese concurso, en cuyo caso procederá a realizar la
correspondiente inscripción.
